Schritt 01
© Ben Leitner

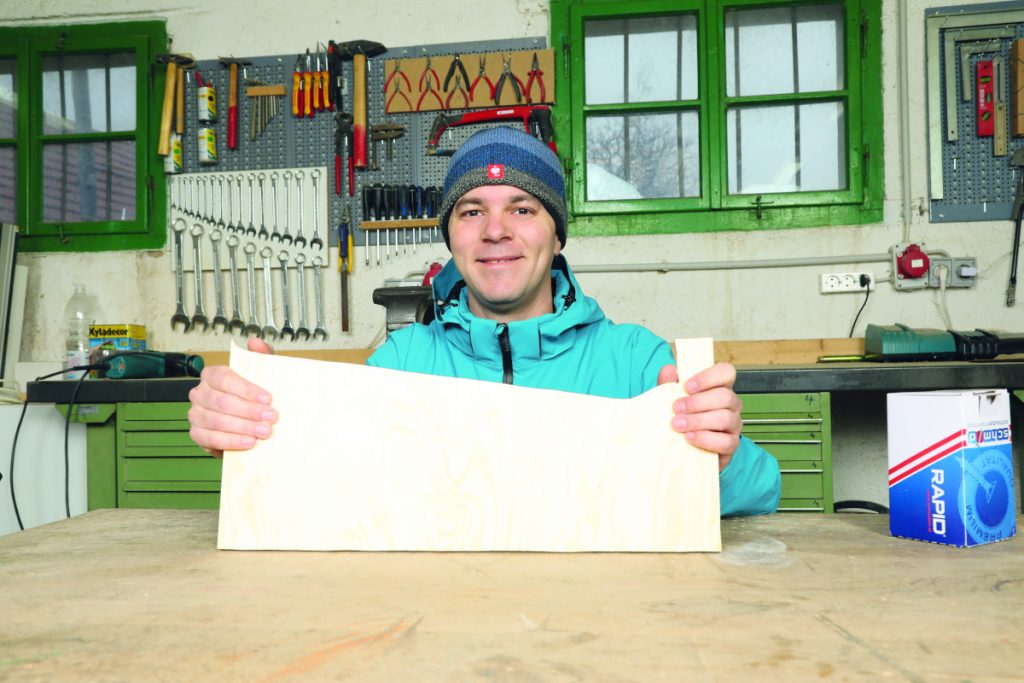

Für das Fahrgestell und alle tragenden Teile des Laufrades verwendet Stefan eine Multiplexplatte von 12mm Stärke. Ein halber Quadratmeter reicht für alle einzelnen Stücke.
Schritt 02
© Ben Leitner

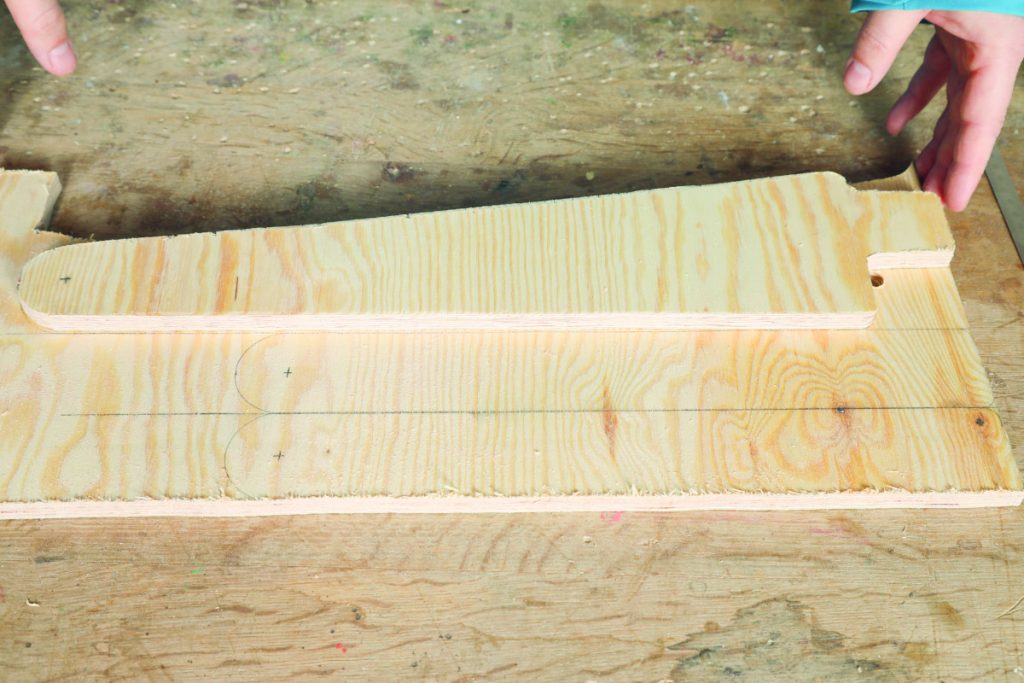

Der Rahmen besteht aus zwei gleich großen Teilen, geformt wie auf dem Bild. Die Gesamtlänge (inklusive der Aussparung von etwa 5 mal 5 cm, die später ausgesägt wird) beträgt 45 cm, die Höhe auf der Seite dieser Aussparung 11 cm. Für die Rundung links im Bild eine Dose verwenden oder diesen Halbkreis mit Zirkel ziehen. Zwei exakt gleich große Rahmenteile aus der Multiplexplatte ausschneiden.
Schritt 03
© Ben Leitner

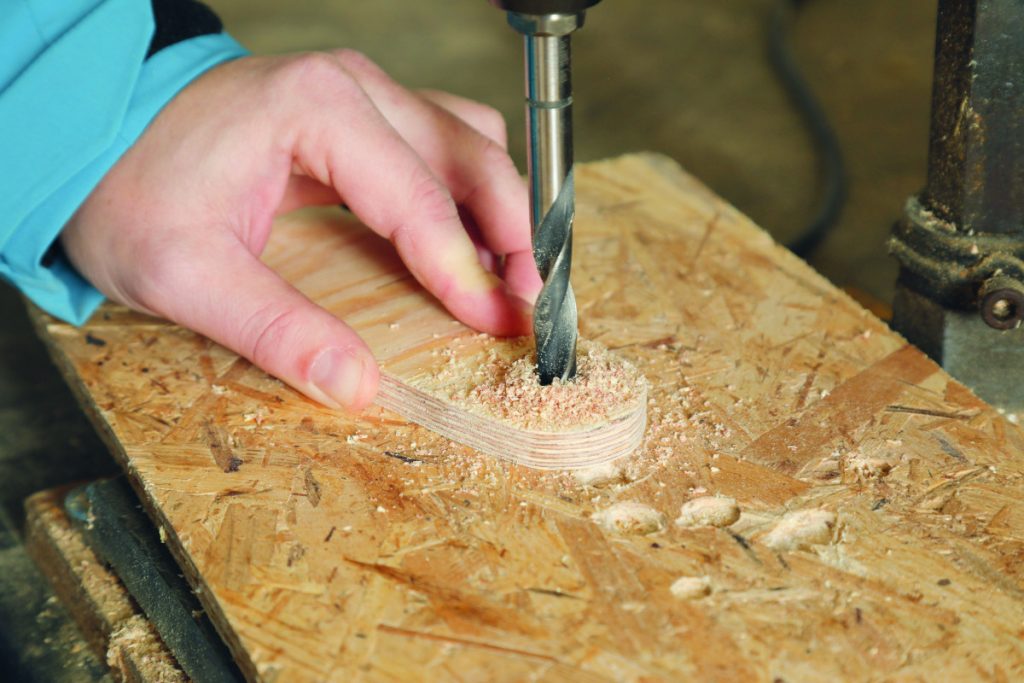

Auf der schmäleren Seite der beiden Teile im Kreismittelpunkt Löcher bohren. Hier wird später die 12 mm starke und 18 cm lange Achse für das Hinterrad durchgeführt.
Schritt 04
© Ben Leitner

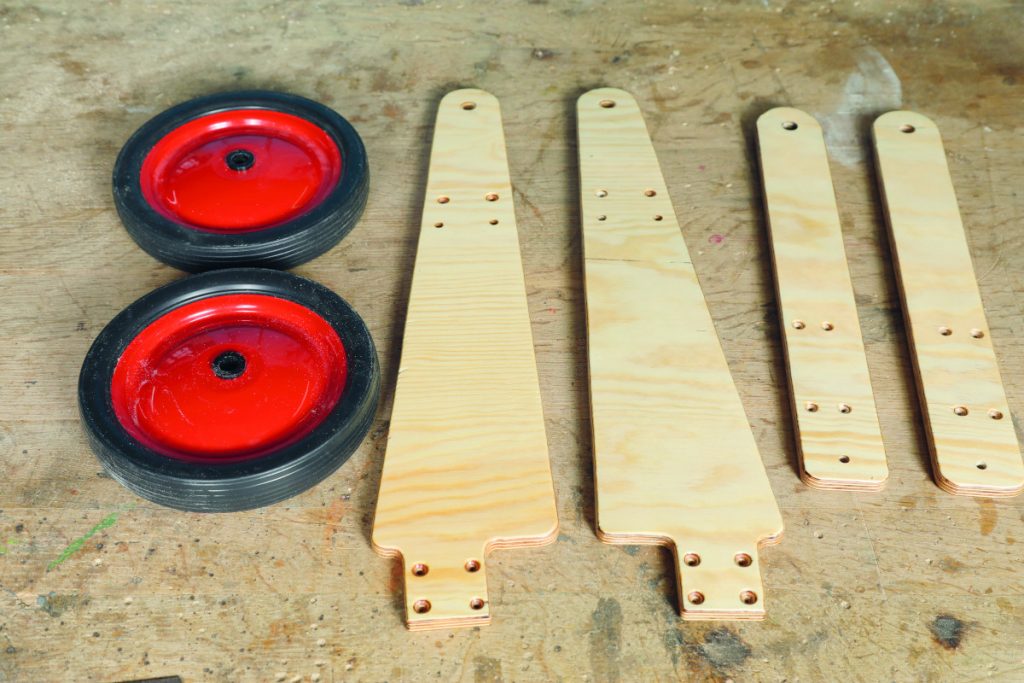

Jetzt auch die beiden Teile für die Lenkgabel (hier im Bild rechts) zuschneiden. Sie sind jeweils 37 cm lang und 5 cm breit, die Ecken sollte man abrunden, das sieht schöner aus. Die beiden Räder sind Vollgummiräder aus dem Baumarkt mit 18 cm Durchmesser, wie sie als Ersatzräder für z.B. Rasenmäher verkauft werden. An allen vier Teilen Löcher wie am Bild bohren, denn hier werden dann die quaderförmigen Zwischenstücke für die Lenkung (siehe nächstes Bild) und für die Sattel-Befestigung eingefügt und gut verschraubt.
Schritt 05

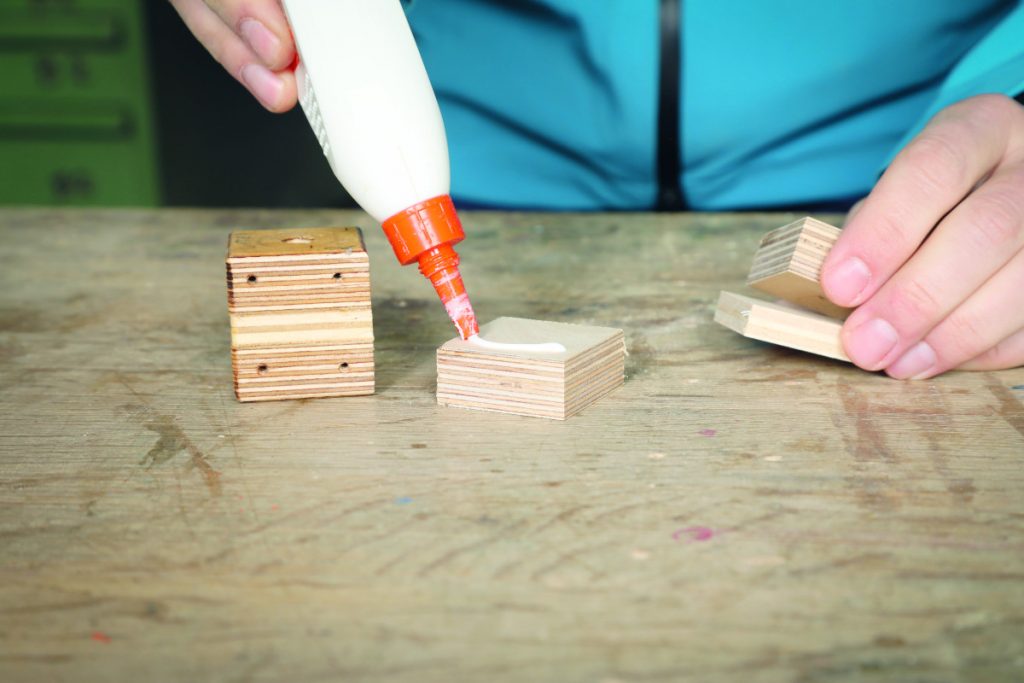

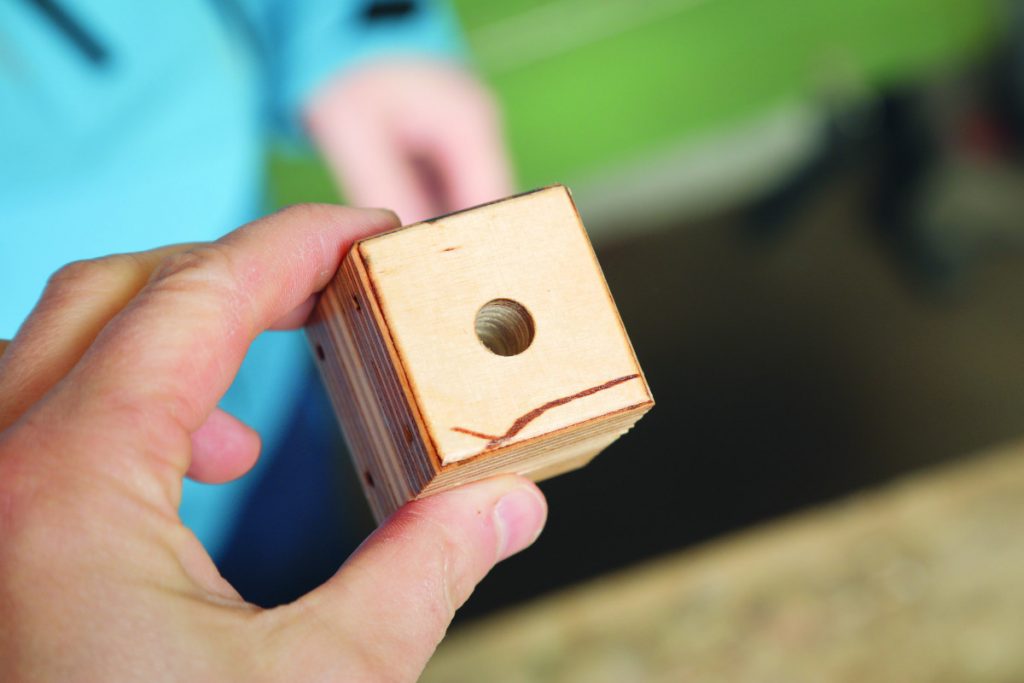

Das ist der Quader, der die Achse für die Lenkung trägt. Er hat hier die Maße 4 mal 4 mal 4,5 cm und wird aus drei Teilen hergestellt: Die äußeren Teile stammen aus der Multiplexplatte, der mittlere Teil kann beliebiges Holz sein. Man muss bloß auf 4,5 cm Gesamthöhe kommen.
Schritt 06
© Ben Leitner
Jetzt von oben mit dem 10-mm-Bohrer ein Loch böhren, entlang der längsten Seite mit 4,5 cm.
Schritt 07
© Ben Leitner

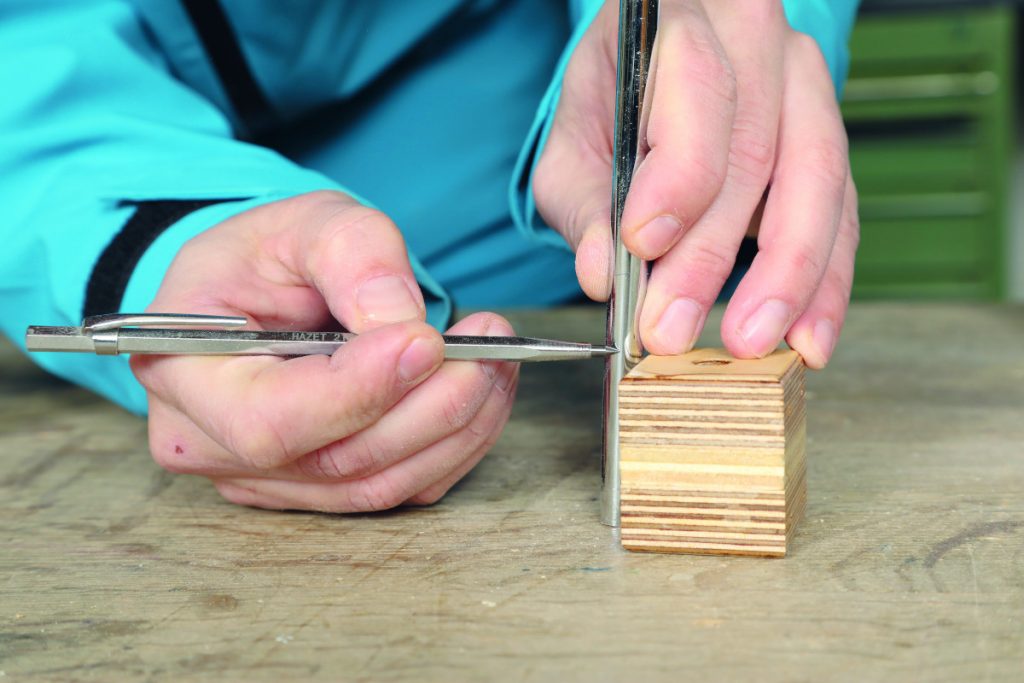

In dieses Loch ein Stück Rohr mit dem Durchmesser von 10 mm, etwa ein Wasserrohr aus Kupfer, einschieben. Das Rohr soll auf 46 mm Länge zugeschnitten sein.
Schritt 08
© Ben Leitner

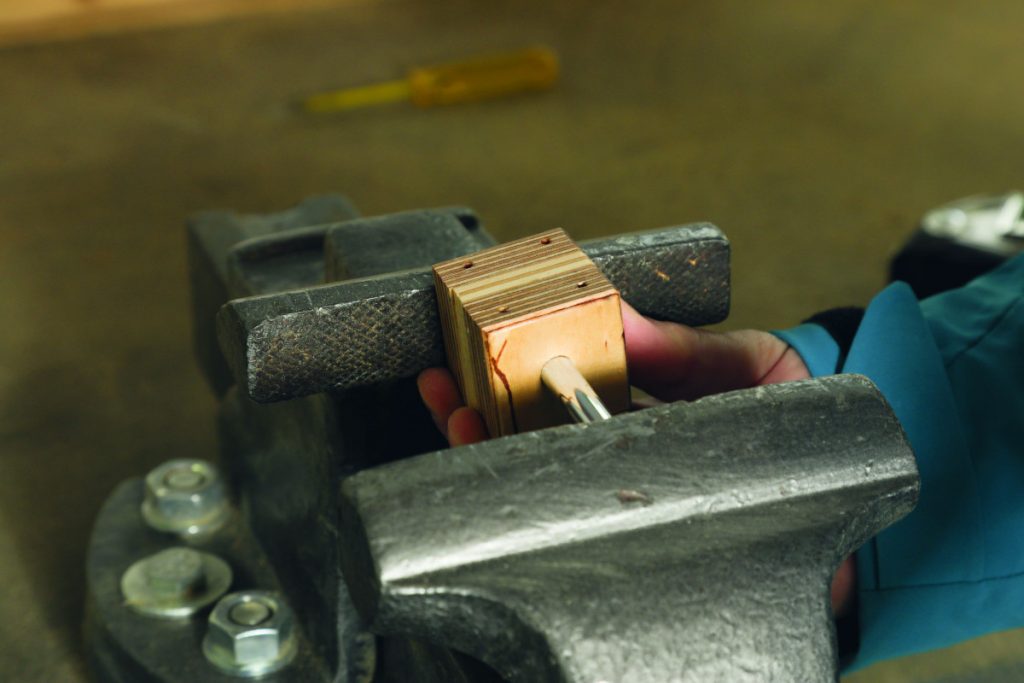

Damit das Rohr ganz eng und fest in das Loch passt, am besten einen Schraubstock verwenden.
Schritt 09
© Ben Leitner

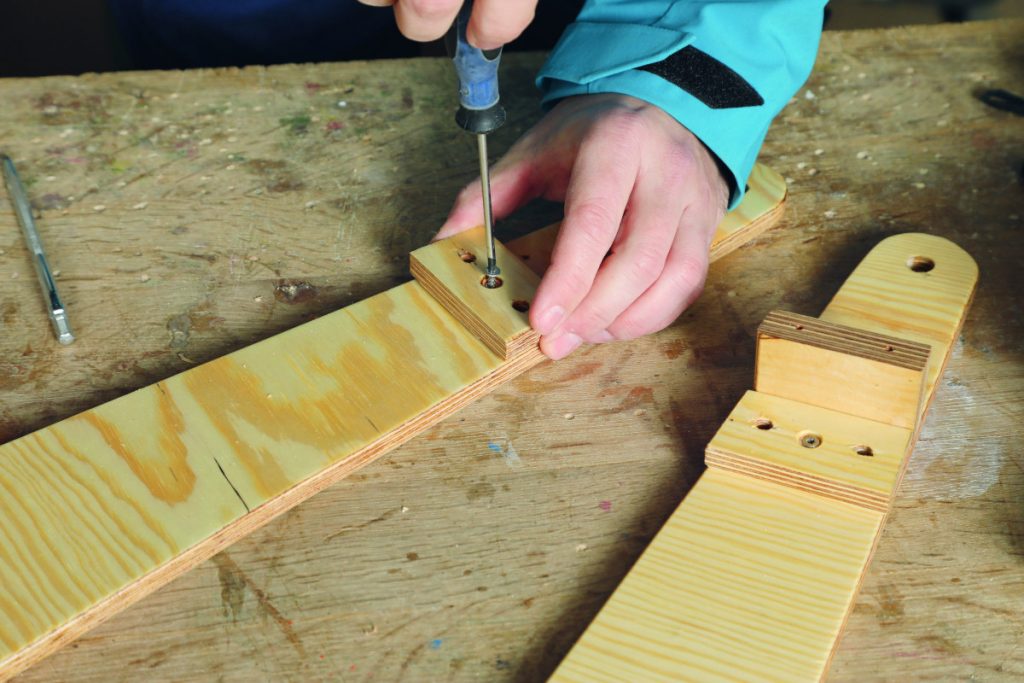

Jetzt den 4,5 cm hohen Quader für die Verbindung der beiden Chassis-Teile zuschneiden. Dieser wird (siehe Bild 4, die beiden Teile links, wo vier Löcher im Quadrat gebohrt wurden) mit je zwei Schrauben befestigt, die Schrauben sollten nicht zu lange sein, damit sie im Quader nicht aufeinander stoßen.
Schritt 10
© Ben Leitner

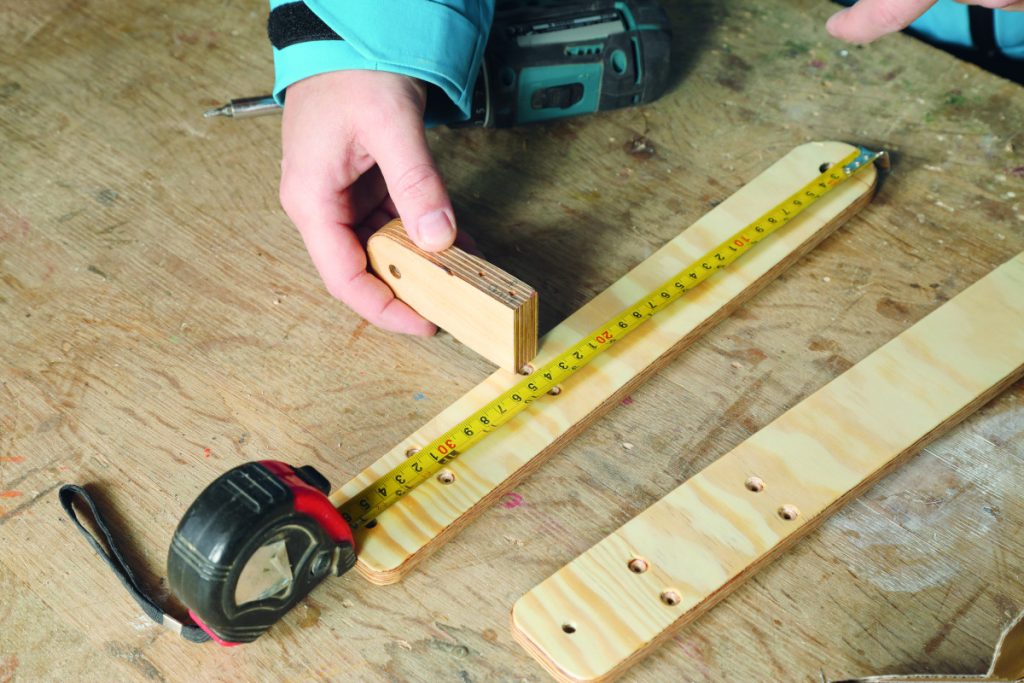

Nun die beiden anderen Quader für die Konstruktion der Sattel-Halterung ausmessen und anschrauben, siehe auch Bild 11. Es muss zwölf mm oder etwas mehr Zwischenraum bleiben, denn hier wird später die Sattelstange eingefügt (siehe Bild 21) die ebenso aus einer 12 mm starken Multiplexplatte gesägt wird.
Schritt 11
© Ben Leitner

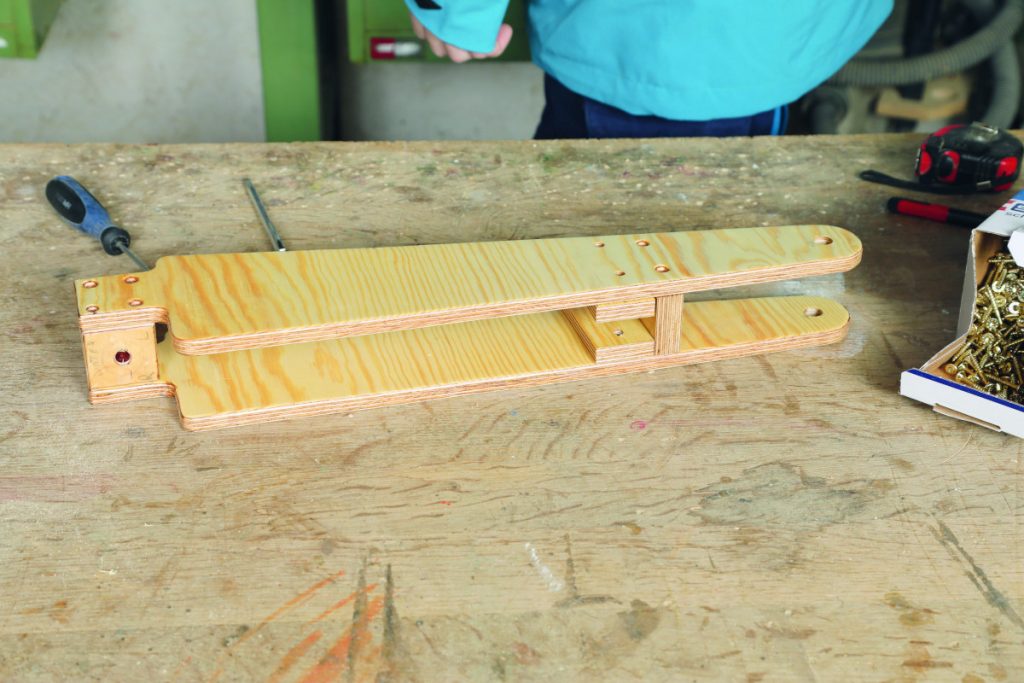

So sieht der Rahmen aus, wenn man alles richtig gemacht hat: Links der Quader (4 mal 4 mal 4,5 cm) für die Befestigung der Lenkachse. Rechts die drei Stücke, aus welchen die Sattel-Halterung besteht.
Schritt 12
© Ben Leitner
Jetzt die Lenkgabel: Zwei Stücke anfertigen, wie sie Stefan am Bild in der Hand hält.
Schritt 13
© Ben Leitner

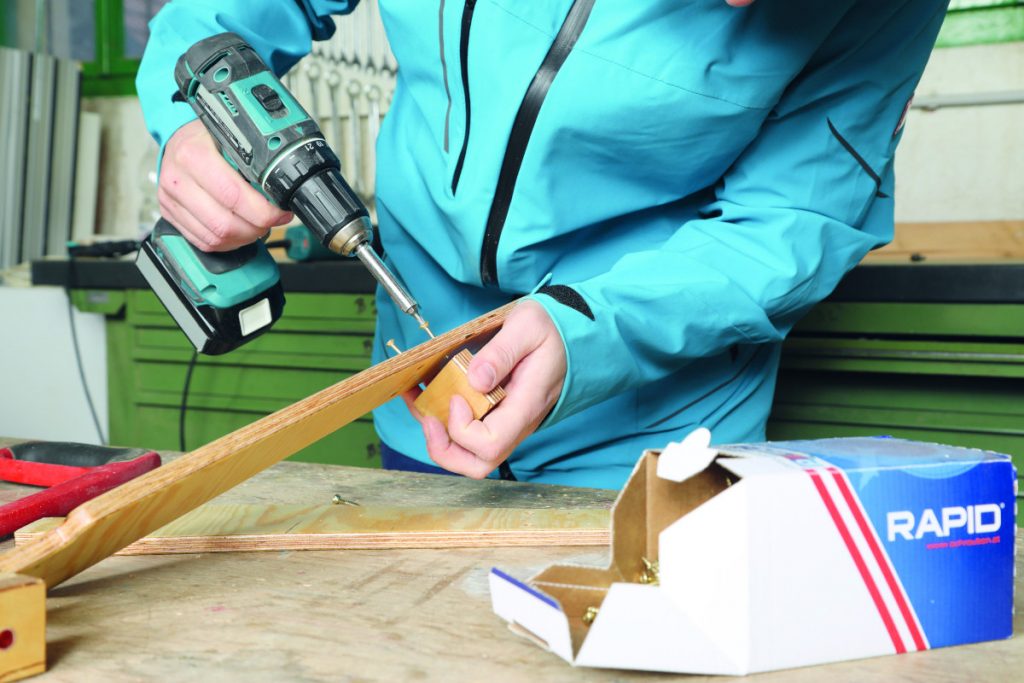

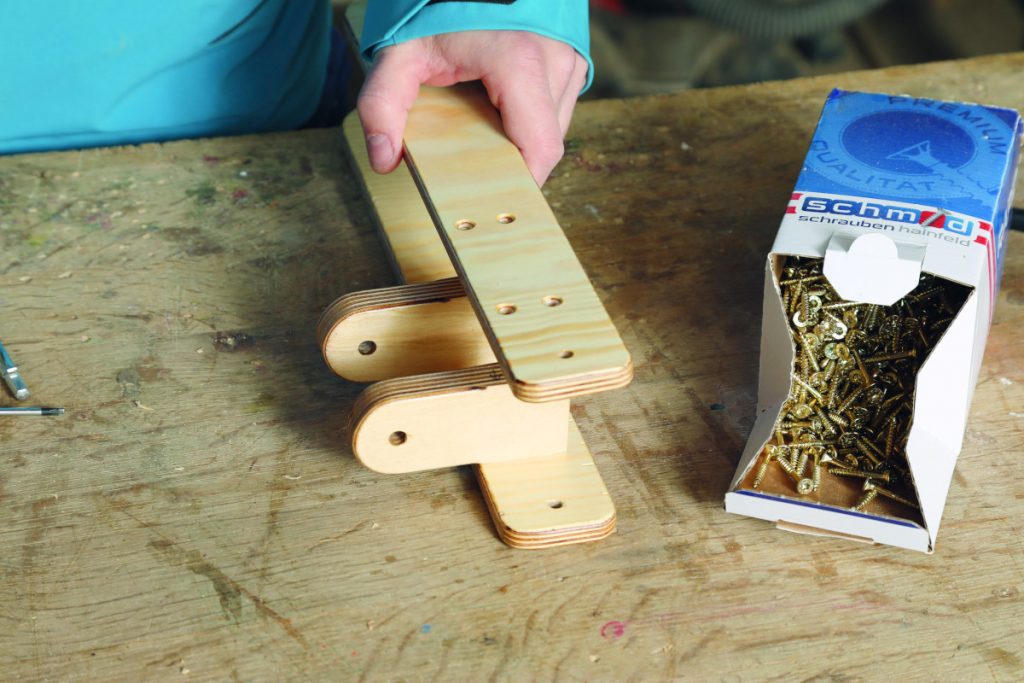

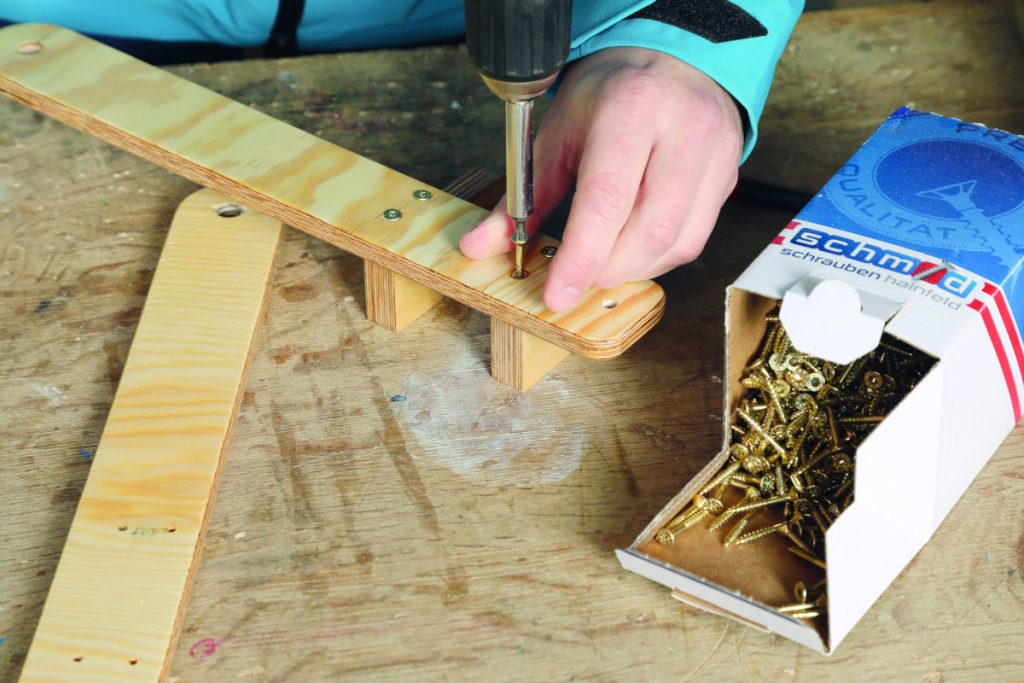

Diese beiden Stücke gut mit den zwei Teilen der Lenkgabel verschrauben. Löcher bohren.
Schritt 14
© Ben Leitner
So sieht die fertige Lenkgabel aus
Schritt 15
© Ben Leitner

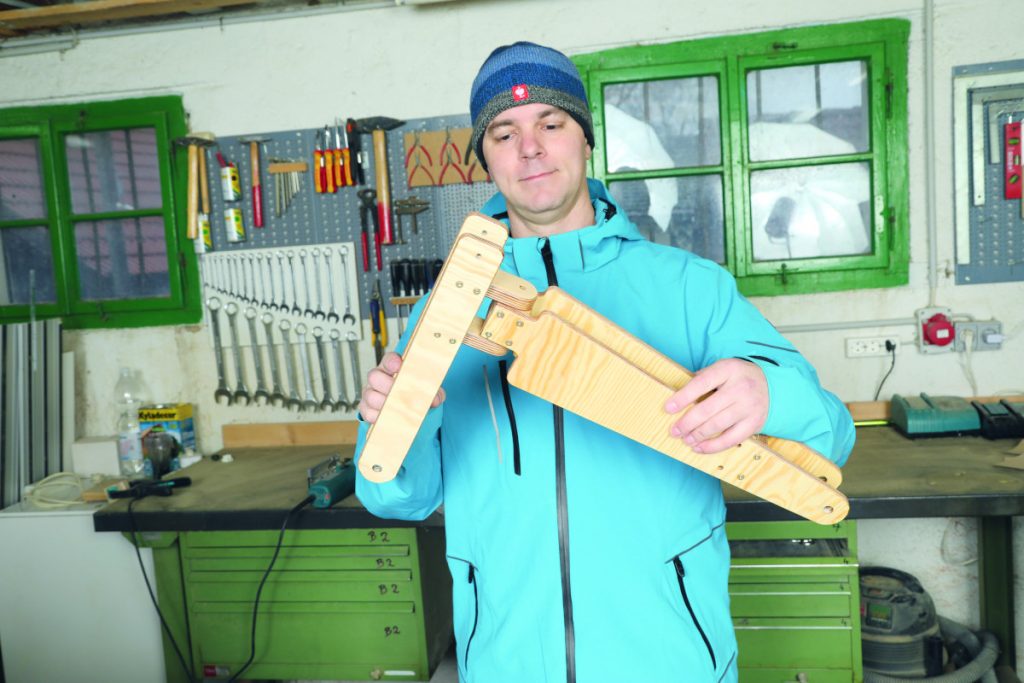

Jetzt den Rahmen mit der Lenkgabel verbinden. Wichtig: Auf jeden Fall passende Beilagscheiben verwenden, denn das sind ja bewegliche Teile. Dann
eine Edelstahl-Schraube mit 8 mm Durchmesser und der passenden Länge einführen, auch auf der Außenseite Beilagscheiben verwenden und eine selbtssichernde Mutter verwenden.
Schritt 16
© Ben Leitner

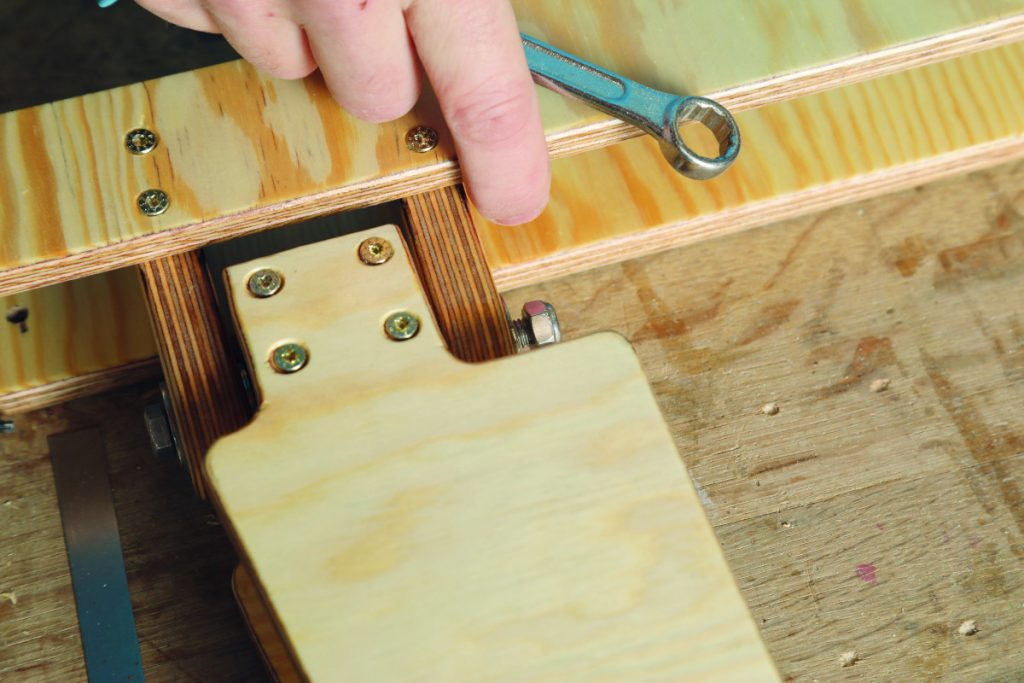

Die Beilagscheiben in die schmalen Schlitze zwischen dem Quader des Rahmens und den beiden Teilen der Lenkgabel richtig einpassen, damit man auch die Achse (die Edelstahl-Schraube) einschieben kann. Das verlangt vielleicht etwas Geduld.
Schritt 17
© Ben Leitner
Damit das Laufrad je nach Größe und Anatomie des Kindes für alle bequem zu fahren ist, hat sich Bastelpapa Stefan einen verstellbaren Lenker ausgedacht. Dieser ist nach vorne und hinten stufenlos justierbar.
Schritt 18
© Ben Leitner

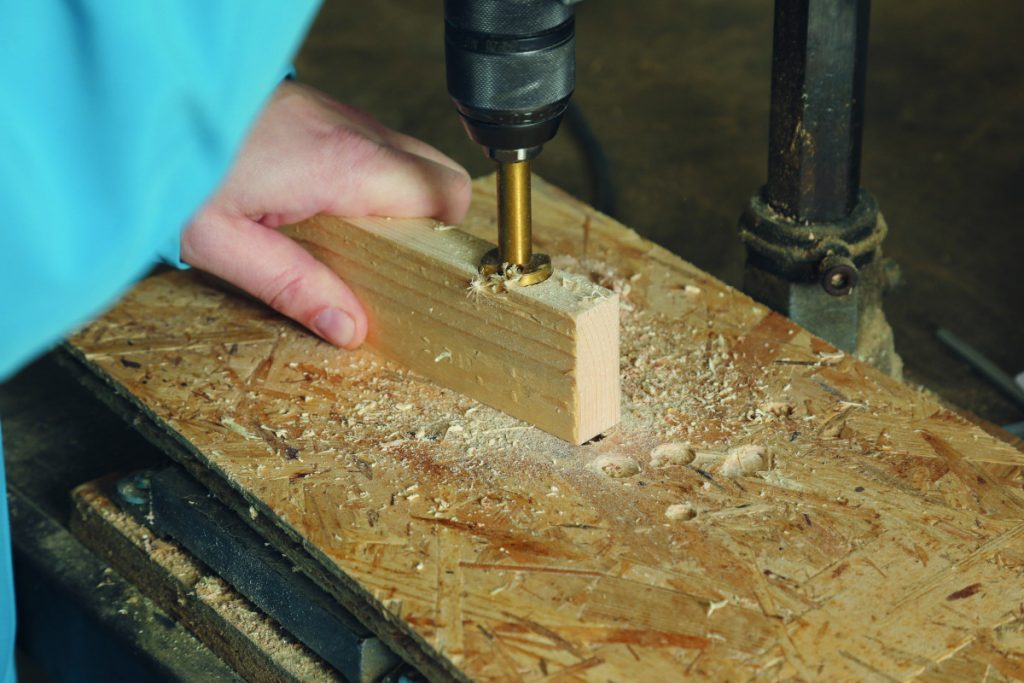

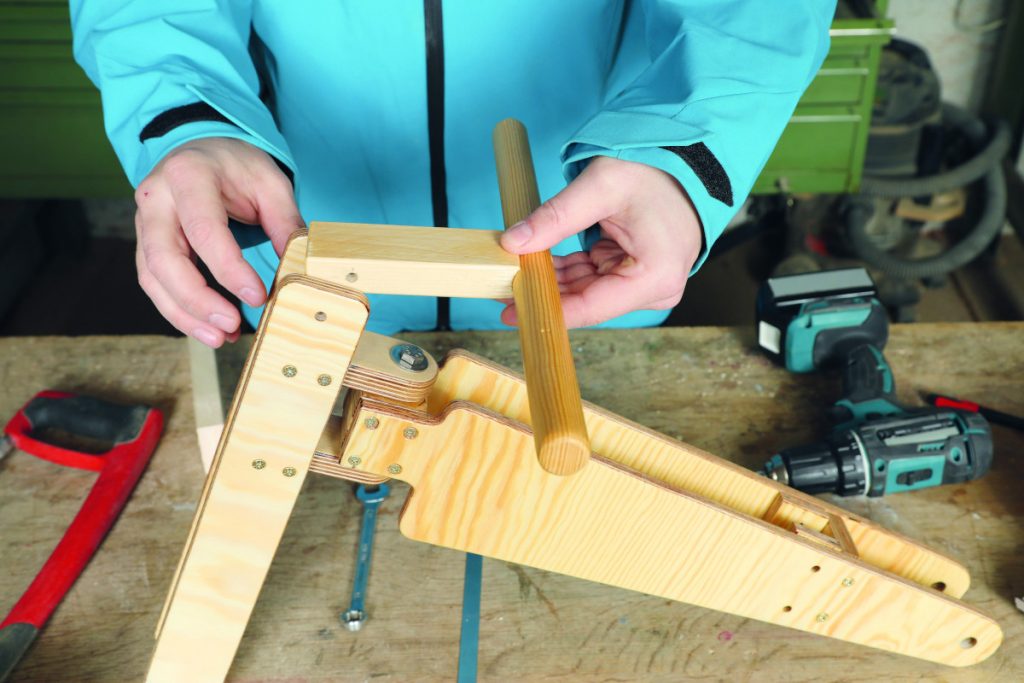

Für die Halterung dieses Lenkers erst einen passenden Quader zuschneiden und dann auf jener Seite, wo die 25mm dicke Holzstange (der eigentliche Lenker) aufliegt, mittels Forstnerbohrer ein gerundetes Bett für die Holzstange bohren.
Schritt 19
© Ben Leitner

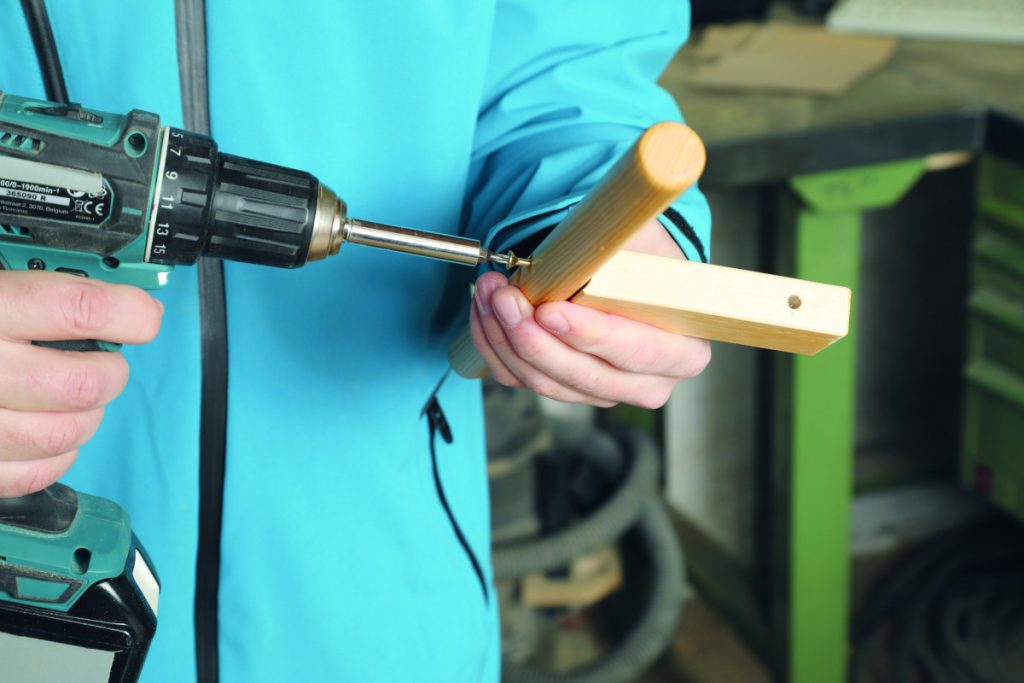

So kann man den Lenker mit nur einer Schraube befestigen, und er hält perfekt.
Schritt 20
© Ben Leitner

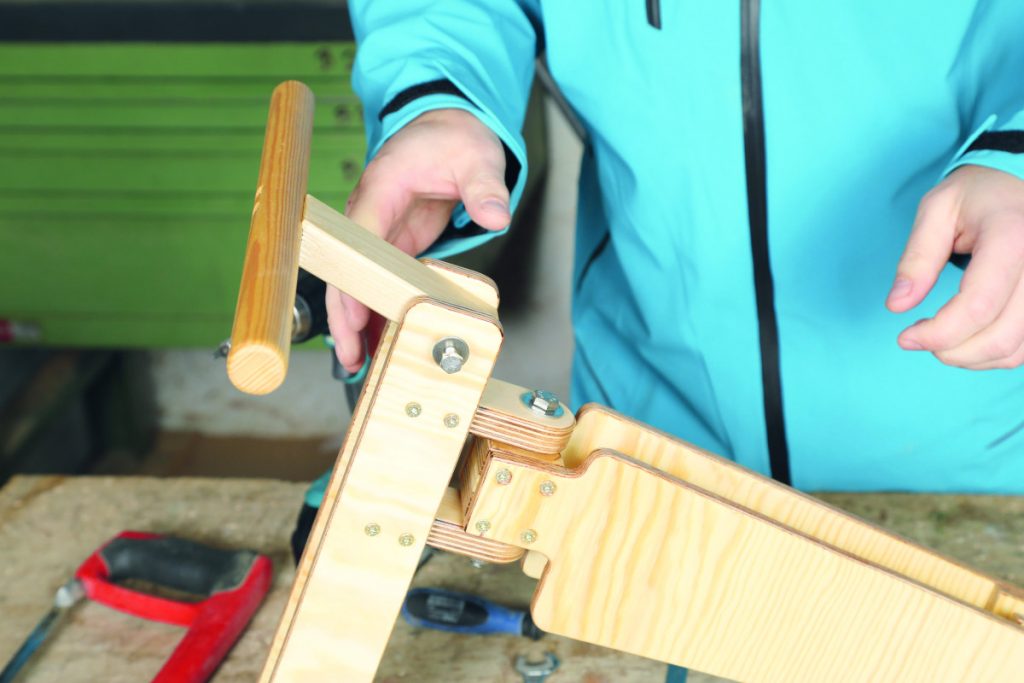

Quader mit Lenker an der Lenkgabel mit Schrauben inkl. Beilagscheiben befestigen, wegen der Verletzungsgefahr eine Hutmutter verwenden, und je nach Größe des Kindes den Winkel der Lenkung vorläufig fixieren.
Schritt 21
© Ben Leitner
Jetzt die Sattelstange: Ein Teil mit in etwa der hier zu sehenden Form zuschneiden, es ist 22 cm lang und (abgesehen von der breiteren Auflagefläche für den Sattel oben) 4 cm breit.
Schritt 22
© Ben Leitner

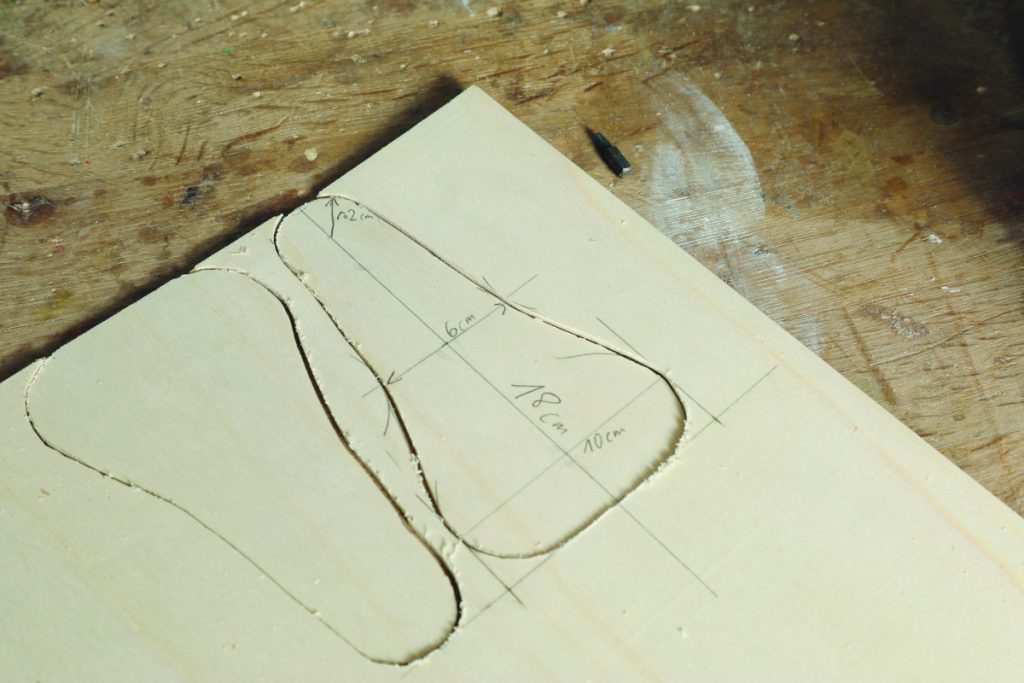

Nun die Sitzfläche des Sattels: Zwei identisch große Stücke aus weichem Sperrholz zuschneiden.
Schritt 23
© Ben Leitner

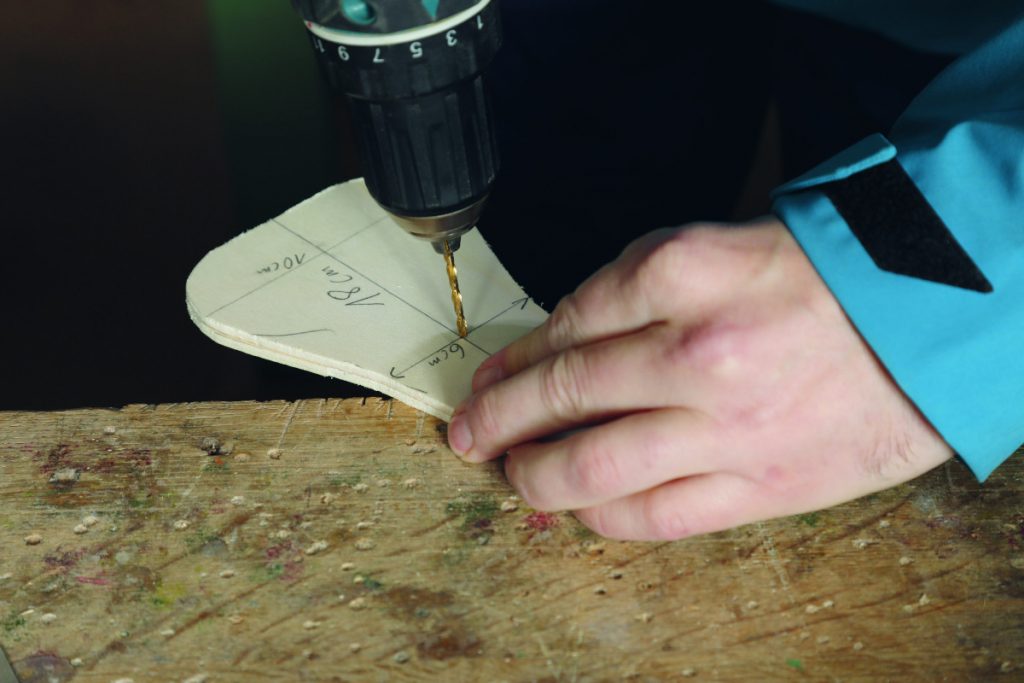

Die beiden Teile mit Leim bestreichen, ein Loch durch beide bohren …
Schritt 24
© Ben Leitner

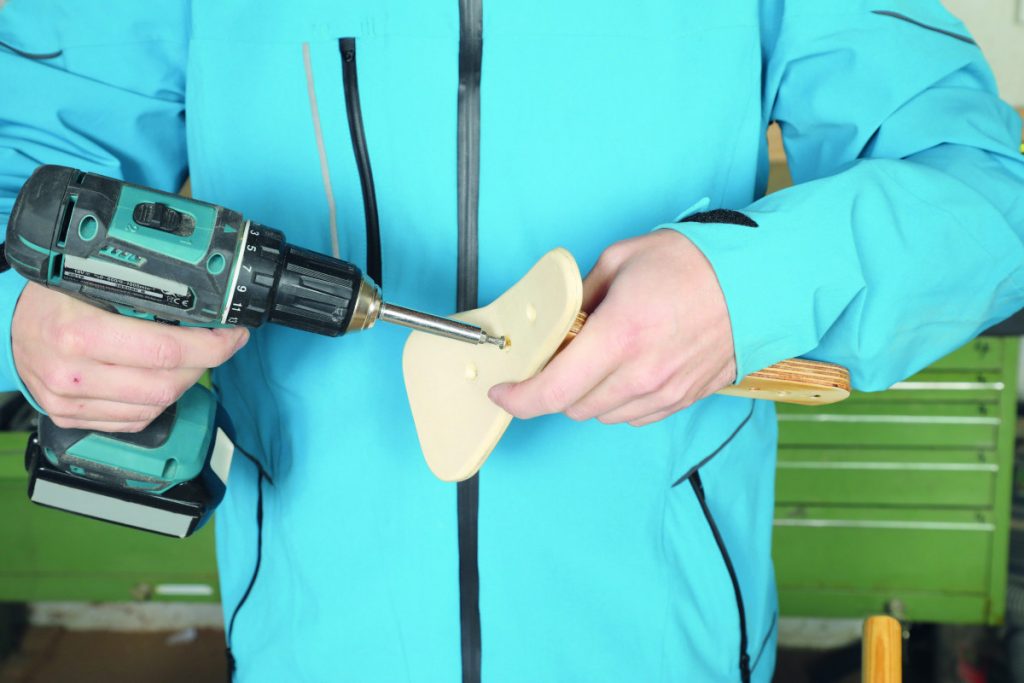

… und sofort auf die Sattelstange schrauben. Weil das Sperrholz weich ist, nimmt die Sitzfläche die geschwungene Form an und ist nach dem Trocknen des Leims perfekt gewellt.
Schritt 25
© Ben Leitner

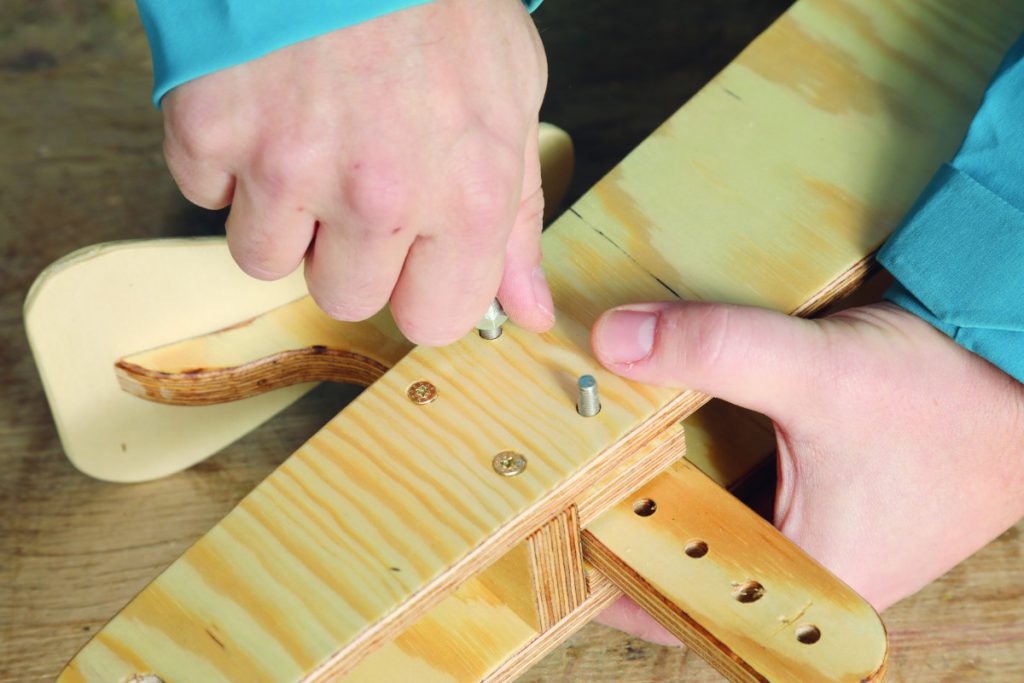

Die Löcher für die stufenmäßig verstellbare Sattelstange per Naturmaß bohren, indem man die Stange in die Halterung führt und jeweils ein Loch weiterrückt.
Schritt 26
© Ben Leitner

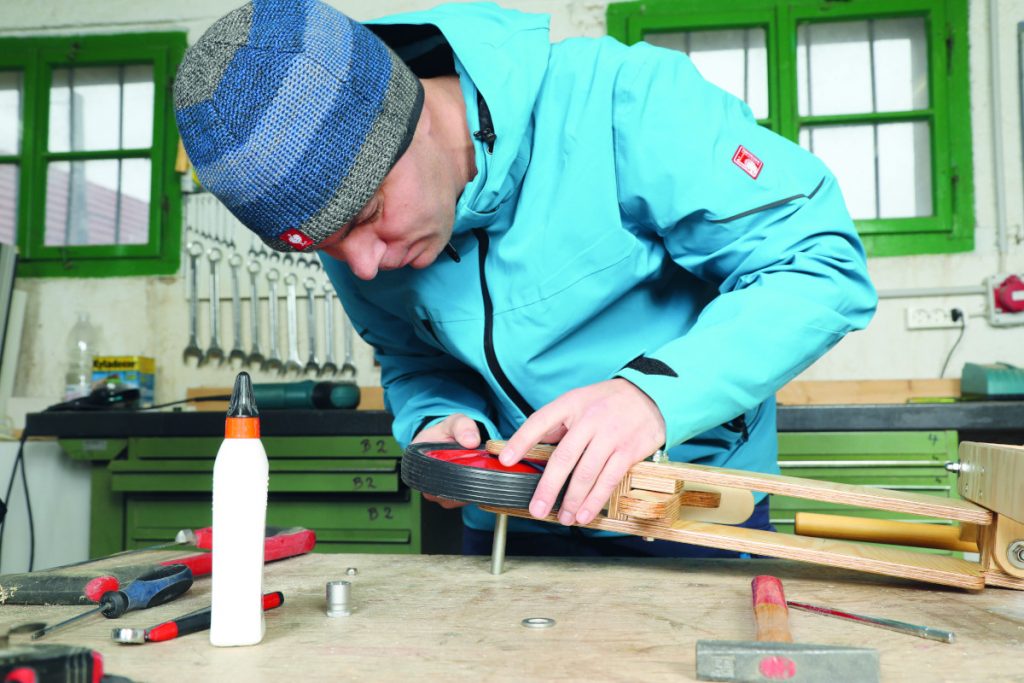

Es fehlen nur noch die Räder: Achsen so zuschneiden, dass sie an jeder Seite 0,5 cm überstehen, in unserem Fall sind sie also 74 mm lang. Beilagscheiben nicht vergessen, und dann für die Stärke der Achse passende Achskappen (Sicherungskappen) mit dem Gummihammer anbringen. Das hält dann bombenfest.
Schritt 27
© Ben Leitner

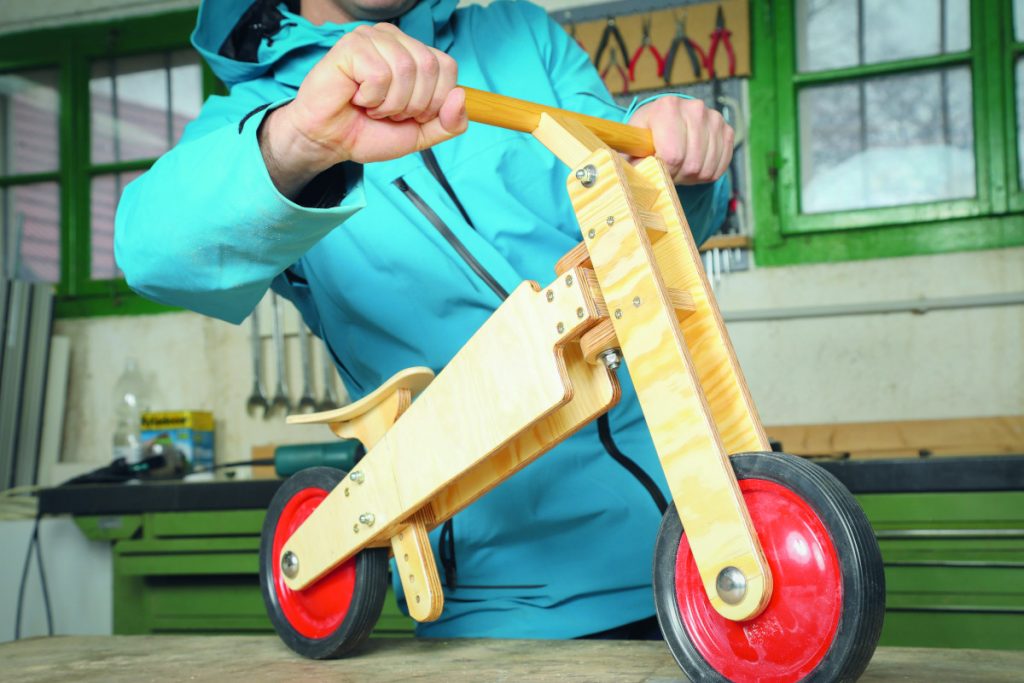

Das Laufrad ist fertig und dank verstellbarem Lenker und höhenverstellbarem Sitz haben die Kinder lange Spaß damit!
